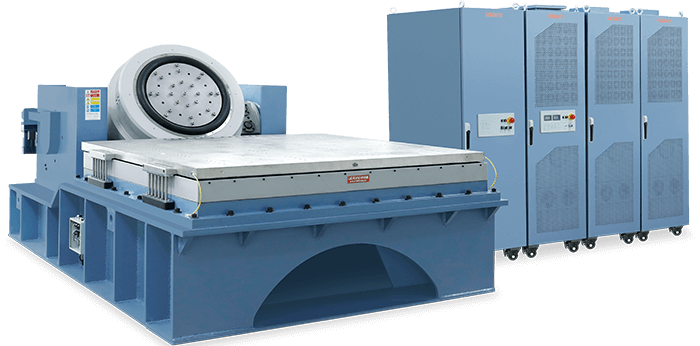

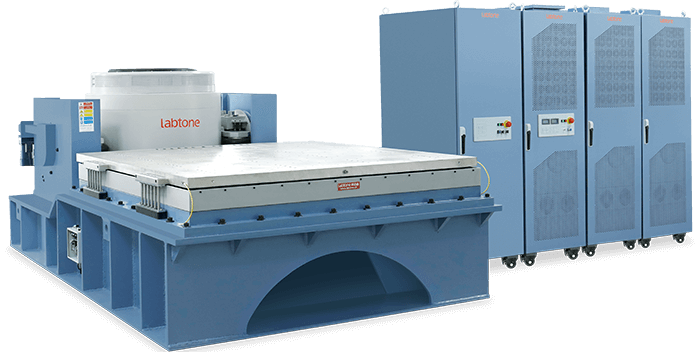

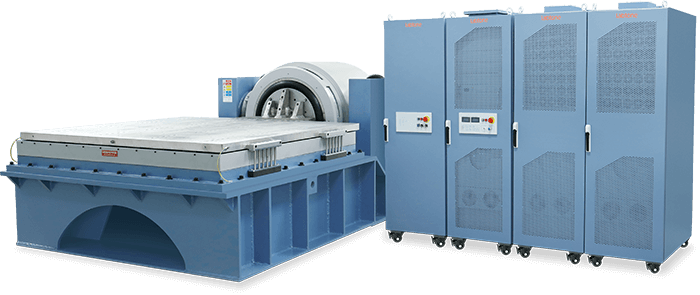

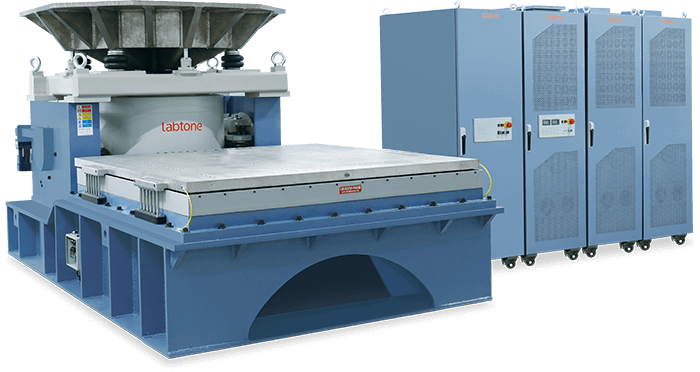

水冷振動臺系列具有推力大、承載能力強、冷卻效率高、最大位移76mm等諸多優點。符合大型電子裝配總成、自動化裝置、航空航天大型零部件、人造衛星、空間和軍用系統的各種典型振動試驗要求。當耳軸系統采用特殊設計和客戶端提供合適的地基時,該系統可以從低頻1Hz甚至DC開始,不管是正弦振動還是隨機振動。
主要由活動組件(驅動線圈和工作臺)、磁路系統、彈性支撐系統、導向系統及冷卻單元組成。臺體采用雙磁路結構,結構緊湊合理,磁場強度強,臺體體積小,漏磁小。振動臺與功率放大器實現最佳阻抗匹配, 特別是合理控制動圈部件的一階軸向共振頻率,系統響應可控性好。
水冷振動試驗系統 | ||||||||
系統型號 | EVW360 | EVW390 | EVW3120 | EVW3160 | EVW3200 | EVW3250 | EVW3300 | EVW3350 |

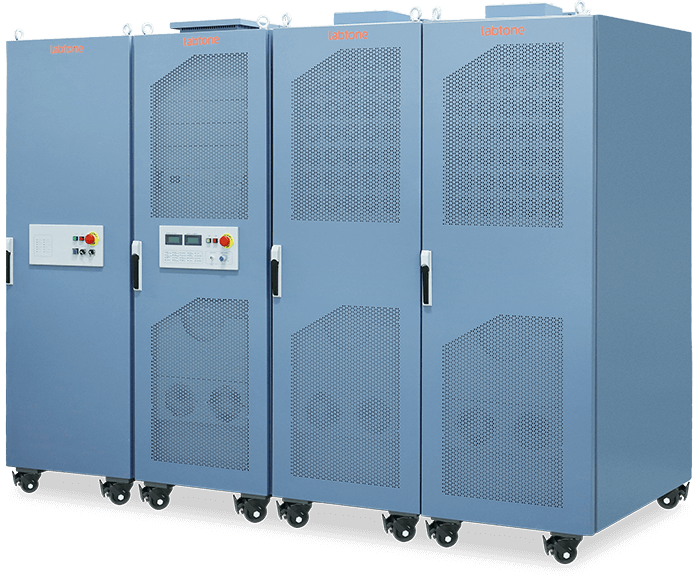

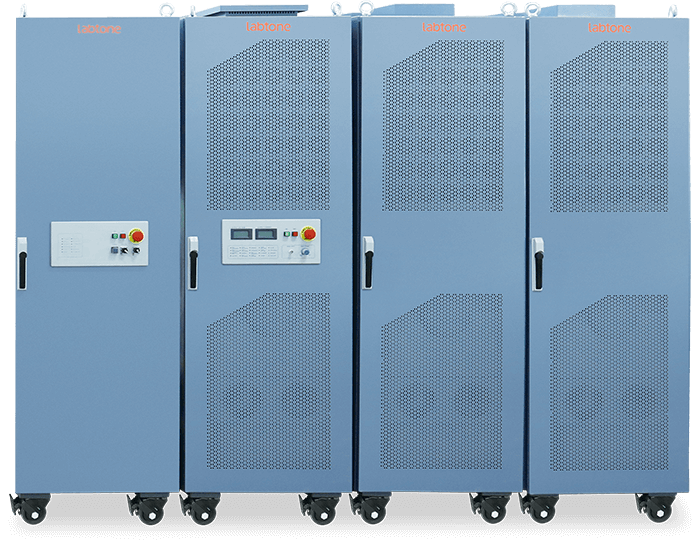

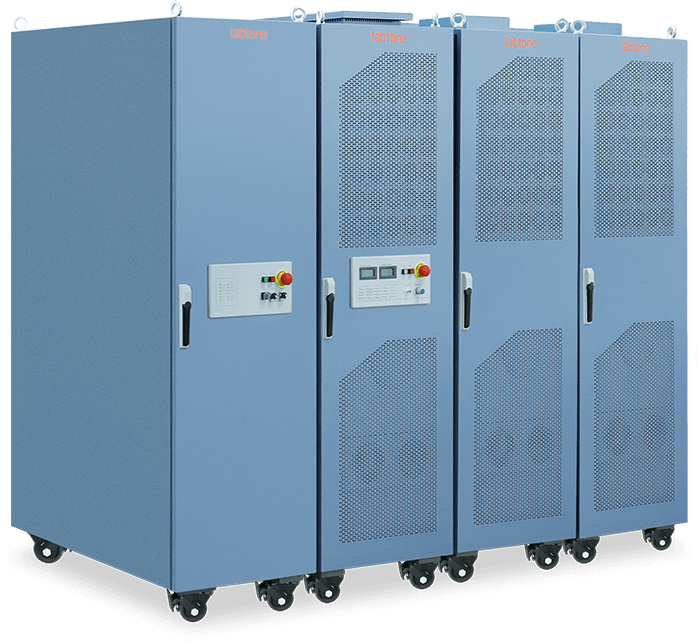

匹配功放 | LA60K | LA90K | LA120K | LA160K | LA200k | LA250K | LA300K | LA350K |
臺體型號 | E60T45 | E90T45 | E120T55 | E160T65 | E200T65 | E250T67 | E300T82 | E350T82 |
額定推力(KN/kgf) | 60/6000 | 90/9000 | 120/120000 | 160/16000 | 200/20000 | 250/25000 | 300/30000 | 350/350000 |
沖擊推力(KN/kgf) | 120/12000 | 90/18000 | 250/25000 | 320/32000 | 400/40000 | 500/50000 | 600/60000 | 700/70000 |
頻率范圍(Hz) | 1-2,700 | 1-2,700 | 1-2,500 | 1-2,200 | 1-2,200 | 1-2,000 | 1-1700 | 1--1700 |
最大正弦/隨機加速度 | 100/60 | 125/60 | 100/60 | 100/60 | 100/60 | 100/60 | 100/60 | 100/60 |
最大速度(m/s) | 2 | |||||||
最大位移p~p/持續位移 | 76/63 | |||||||
最大載荷 | 標準1000, (可選2,000 ) | |||||||
動圈直徑 | 450 | 450 | 550 | 650 | 650 | 670 | 820 | 820 |
一階諧振頻率(Hz)(±5%) | 2300 | 2300 | 2100 | 1800 | 1800 | 1600 | 1500 | 1500 |
運動部件等效質量 | 60 | 70 | 90 | 150 | 150 | 180 | 300kg | 350kg |
冷卻單元 | C1 | C2 | C3 | |||||
蒸餾水要求 | 水硬度30ppm,PH7~8,導電率1us/cm | |||||||
內循環水壓力(Mpa) | 1.2 | |||||||
熱交換功率 | 100 | 220 | 350 | |||||
外循環水流量(L/min) | 150 | 150 | 200 | 200 | 300 | 350 | 450 | 500 |
外循環流量/水壓 | 0.28-0.42Mpa | |||||||
外循環水管接口 | 1-1/4"或 DN32 | |||||||
水泵功率(內/外循環)(kW) | 5/5 | 8/5 | 11/5 | |||||
冷卻單元重量 | 290 | 320 | 340 | |||||
冷卻單元尺寸L×W×H(mm) | 610×900×2000 | |||||||
系統工作環境要求 | ||||||||
溫濕度 | 溫度:0~40℃;濕度:0~90%,不結露 | |||||||
供電電源 | 3相 AC,380±10%,50Hz, | |||||||
供電功率(kVA) | 125 | 160 | 200 | 230 | 250 | 320 | 380 | 560 |
壓縮空氣要求 | 0.7Mpa |
