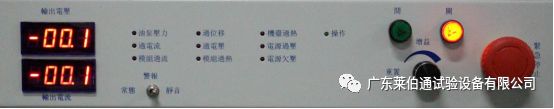

對于使用振動試驗設備時,為了避免一些操作失誤而導致設備嚴重?fù)p傷,我們對設備硬件和電子件設定了一些警報保護措施(警報界面如下圖),具體觸發條件和排查及排除方法如下:
1、油泵壓力報警:單垂直的振動試驗機不會觸發油泵壓力警報,只有帶水平滑臺的振動試驗機才會觸發油泵壓力警報,油泵壓力警報是為了保護水平滑臺而設計的。當設備在做水平方向振動測試時,油路開關沒有開啟或者油泵不工作,就會觸發油泵壓力警報。排除方法:打開油路電源開關、觀察油泵是否正常工作。
2、過位移報警:每臺振動設備都有它的極限位移空間,當超出極限位移空間時,則觸發過位移警報。排查方法:①未運行設備時,用臺面零位高度尺檢查臺面的對中情況,是否在零位點,如過沒有在零位點,則需調整臺面對中;②檢查試驗條件的位移是否超出或很接近設備的額定位移,如有此情況,就是已經超過了設備的位移能力值。
3、機臺過熱報警:當設備的運行環境溫度過高、冷卻風機不轉、冷卻風機反轉、風管破裂、冷卻風機故障、勵磁電流過大等,在以上情況下運行,則會觸發機臺過熱警報。如排除上述情況后,還是無法解除此報警,請聯系我司技術人員。
4、過電流和過電壓報警:在使用設備時,試驗條件所需的激振力超出或很接近設備的額定激振力,導致電壓或電流超出設備的額定輸出,則會觸發此類警報。排除方法:減少設備的負載,直至設備的良性能力范圍之內。(判定試驗條件所需的激振力是否超出 ,請參考公式: F≥(M0+M1+M2)*A*1.3; F——設備額定激振力(㎏.f)、M0——動圈質量(㎏)、M1——臺面和夾具質量(㎏)、M2——待測試件質量(㎏)、A——試驗條件給出的加速度;小于F時,指在激振力的能力范圍之內;等于F是,指激振力的能力為滿載。大于F時,指已超出激振力的能力范圍。注:當采用重力單位時,加速度單位為g,激振力單位為kgf,其中1g=9.8m/s2)
5、模組過熱報警:設備運行環境溫度過高,且長時間接近滿載運行,則會觸發模組過熱報警。排除以上情況,則可解除此警報。
6、模組過流報警:功放箱及功放模組故障,則會觸發模組過流報警。出現此警報需聯系廠家的售后技術人員溝通處理。
7、電源過壓報警:①給設備供電時,增益旋鈕未復位,則觸發電源過壓警報;在給設備供電之前,復位增益旋鈕,則可排除此警報;②超出設備額定輸入電壓的+10%,則會觸發電源過壓警報。降低外部電源電壓,則能解除此警報。
8、電源欠壓警報:超出設備額定輸入電壓的-10%,則會觸發電源欠壓警報。增加外部電源電壓,則能解除此警報。
如按上述方法檢查,還是未能排除設備警報,請聯系廠家的售后人員或技術人員進行溝通處理。
